地板采暖综述：

      地面采暖技术于三十年代运用于发达国家，由于它具有经济、节能、舒适等一系列优越 性，所以很快就被人们接受而得到了迅速地推广。在北美、北欧已是十分普及，加拿大西部 65%的新建住宅采用地板采暖系统。亚洲的韩国 、日本等地，地暖的普及率也已超过80%。 国内的地板采暖发源于上世纪90年代初，经过十几年的发展，地暖已经得到了广大消费群体的认可，用户数量逐年剧增。 地面采暖表面装饰材料适合任何导热性较好的瓷砖、大理石、实木地板、复合木地板、塑胶地板、橡胶地板、亚麻地板、地毯等等。

地板采暖分类：

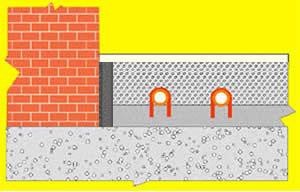

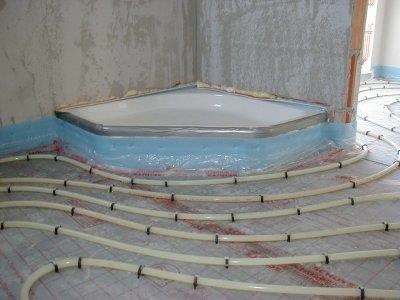

1、低温热水地板辐射采暖 低温热水地板辐射采暖是一种利用建筑物内部地面进行采暖的系统。 它以低温热水为热媒，通过埋设在 地板内的塑料管（常用PEX  管和PP—R管）把地板加热，以整个地面 作为散热面，均匀的向室内辐射热 量，是一种对房间微气候进行调节 的节能采暖系统。低温地板辐射采暖起源于北美、北欧的发达国家，该技术在欧洲已有多年的使用和发展历史，是 一项在欧洲非常成熟且应用广泛的供热技术。近年来，在我国也得到了日益广泛 的应用。

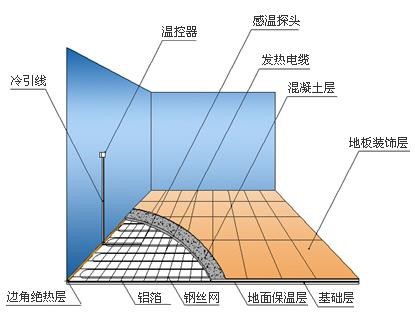

2、低温辐射发热电缆采暖 低温辐射发热电缆采暖系统由发热 电缆和温控器两部分组成，发热电 缆铺设于地面中，温控器安装于墙 面上。当室内环境温度或地面温度 低于温控器设定的温度时，温控器 接通电源，发热电缆通电后开始发 热升温，发出的热量被覆盖着的水 泥层吸收，然后均匀地加热室内空 气，还有一部分热量以远红外辐射 的方式直接释放到室内。该种方式的采暖系统把整个地面作为散热器，室内温度上层低而下层高，有温足而顶凉的 感受，使您感到舒适而自然。

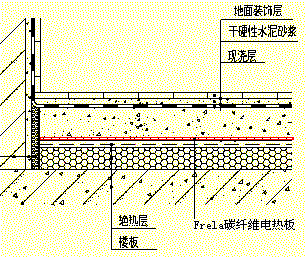

3、碳纤维远红外地板采暖 碳纤维远红外地板采暖系统是由 电热板、温控器、电线共同构成， 是经特殊处理的短碳纤维加远红 外发射剂等特殊工艺合成核心加 热元件，然后在高真空状态下压 封于绝缘树脂内制成成品。它是 以电为能源，实现低功率、大面 积、低温辐射方式的供热高新技 术产品，是供暖方式的换代产品， 它具有恒温可调、单室可控、经 济、舒适、寿命长、安全免维修等优点。它是节能、舒适、无污染的绿色产品。

弹性地板在地暖系统中的应用

弹性地板在地暖系统上的基本构成：

地面装饰材料（弹性地板）

地板胶粘剂

高强聚合物自流平水泥

自流平水泥界面剂

地暖系统的水泥砂浆或混凝土找平层

德国标准DIN4725关于弹性地板在地热系统上的安装说明

弹性地板在地热系统上安装主要是对基层处理，其它按弹性地板铺设过程进行。

一、地热系统安装的基层处理 主要是把水泥地面中潮气排除干净。如果地板安装前没有把水泥地面中的潮

气排除干净，一旦加热，就会产生一定的潮气冲击波，这是地热地板出现开裂、 弹性地板出现翘边起跑的主要原因。

砂浆 28 天后开始进行地暖循环调试，调试结束后开始施工自流平水泥、铺装 地板

二、注意事项：

1、基层砂浆应在 28 天后开始升降温度；

2、每天升、降温 5℃，一次循环约两周时间；

3、在弹性地板铺设完毕 2d 后开始重复一次循环升降温，这个循环结束后 方可正常使用；

4、施工自流平、铺装地板时保证地表温度不超过 20℃；

5、地热系统在长时间不使用应该按上述循环进行；

6、最高升温温度按地热系统制造商说明，一般最高升温为最大值的 2/3；

7、如果施工自流平或铺设地板时，地表温度低于 15℃，可开启地热到 20℃ 施工，如果地表温度正常请在施工前 2d 关闭地热系统后施工。

8、基层在升降温后易出现开裂，这属正常现象，用快干型砂浆修补后再 施工自流平或铺地板即可。

三、地暖系统设计的主要参数：

地暖系统设计参数在严格遵照以上依据的规范要求的同时，我们针对上海 地区的实际冬季室外温度及工程运行情况，总结最佳参数为：

1、热媒：不高于60C°，水温控制在50C°。

2、供回水温差：10C°。

3、地暖系统工作压力：0.15－0.2MPa。

4、地板表面温度：

1）、常有人停留区：24－26 C°，最高限值28 C°。

2）、短期有人停留区：28－30 C°，最高限值32 C°。

3）、无人停留区：35－40 C°，最高限值42 C°。

.〖地暖系统〗运行调试 1）必须在混凝土填充层养护期满 后（一般为21天）才能开始通电 调试。 2）首次启动、调试发热电缆供暖 系统(地暖系统)时，应将系统设 定在5℃-10℃低温范围运行一段 时间，然后逐步调升温度，直至 达到采暖舒适温度。 3）温控器的调试应按不同种类温 控器安装调试说明书进行。

4）系统进行调试应按《发热电缆低温辐射供暖系统运行调试规定》执行。

地暖地面常见问题：开裂

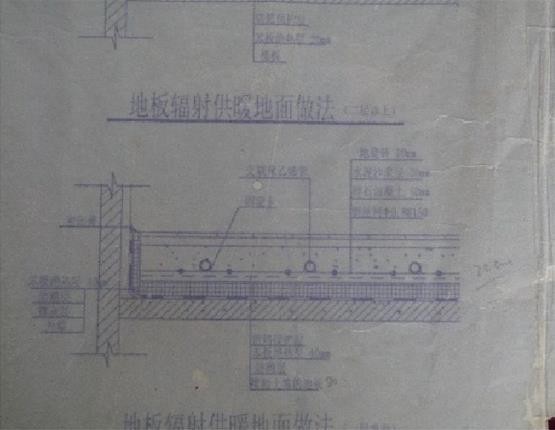

处理起砂、裂缝等问题，需要了解地面采暖做法图和线路图！

在埋设采暖介质的地面，切割地面绝对不行。 这就需要采用不切割地面的补强方式来处理地面。 使用环氧树脂浸渍渗透硬化加上粘贴玻璃纤维布来强化地面的方案，简单、有效， 工期短，效果好。

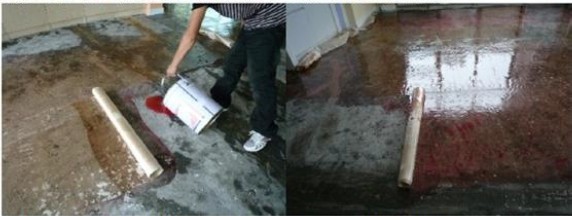

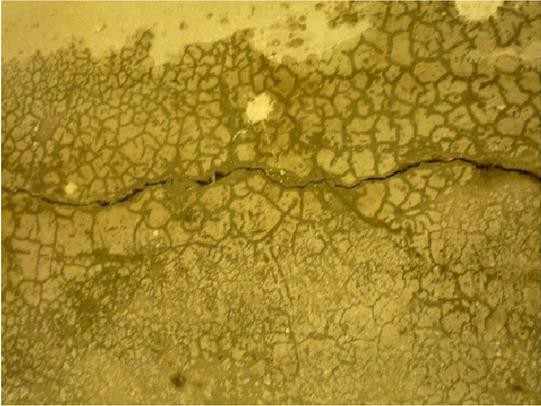

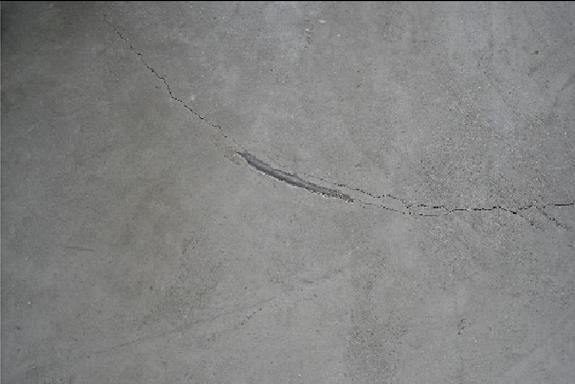

地面经环氧树脂渗透后，裂缝显现出来。

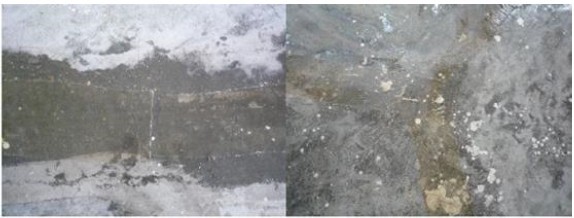

裂缝处灌入环氢树臆后，粘贴宽度约 20 厘米的玻璃纤维布。

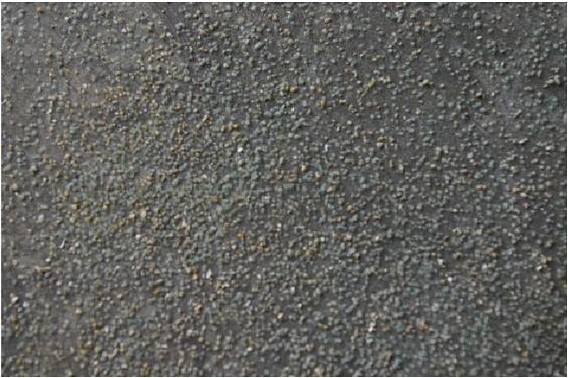

粘贴完毕后，再次涂刷环氧树脂，未国化前．抛洒 20  目40  吕石英砂。

抛砂的环氧树脂层固化 24 小时后，即可进行自流平施工。

如果不处理起砂和缝隙，自流平必将出现脱层、空鼓现象，进而造成弹性地 材出现严重的起鼓现象，并且无法修复。 此外，还需注意所用弹性地板是否经过地暖测试，并不是所有弹性地材都可 以用于采暖地面的。粘合剂也必须能够耐受 50 度高温。每一个环节都要适 应采暖环境才行，任何一个环节出问题，造成系统性问题，导致工程失败。 这就是采暖地面铺设弹性地材的难点。

附：参考标准

《中华人民共和国行业标准――地面辐射供暖技术规程》JGJ142-2004 5、

《建筑给排水与 采暖工程施工质量验收规范》GB50242-2002 6

《低温热水地板辐射供暖系统施工安装》03K404 地暖系统设计的主要参数： 地 暖系统设计参数在严格遵照以上依据的规范要求的

《地面辐射供暖技术规程》JGJ142-2004，J365-2004. 德国标准DIN4725

本说明是根据我们长期积累的经验和大量的测试而作出的。但是产品的实际应用还与实际应用的条件以 及使用的方法有关系。产品的成败也决定于用户的技术判断力和按适当的行业规范正确的使用。而这些 都不是我们可以控制的因素。
